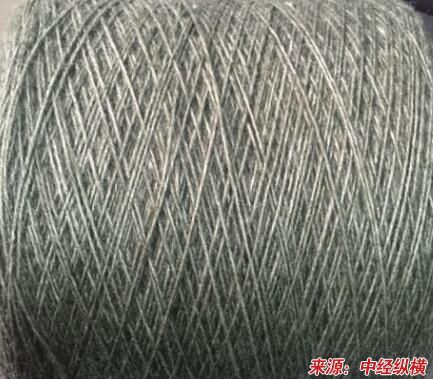

第一節(jié) 膨體紗的簡介
膨體紗是先由兩種不同收縮率的纖維混紡成紗線，然后將紗線放在蒸汽或熱空氣或沸水中處理，此時，收縮率高的纖維產生較大收縮，位于紗的中心，而混在一起的低收縮纖維，由于收縮小，而被擠壓在紗線的表面形成圈形，從而得到蓬松、豐滿、富有彈性的膨體紗（可研報告）。
第二節(jié) 膨體紗的制作工藝
膨體紗生產的特點就是多種原料混合紡紗，紡紗的主要問題就是如何實現(xiàn)多種原料的充分混合。另外羊毛纖維一般80mm以上，最長的達150mm以上，如何使之適應棉紡設備的工藝技術性能也是一個重要問題。根據傳統(tǒng)棉紡技術，實現(xiàn)多種原料成份的混合主要有兩種方式：
（1）在棉臺上開始混。最終混合效果較好，但是最終產品各種原料成份的混紡比不太準確；
（2）在并條上進行混合。這雖能保持混紡比準確，但不易混合均勻，并且有些纖維單獨成條時，因靜電較大，在梳棉工序的生產是相當困難的?？梢妭鹘y(tǒng)的棉紡技術從工藝上講難以滿足膨體紗的生產技術要求。為了在棉紡設備上紡出優(yōu)質的膨體紗，在開清棉工序之前增設原料預處理工序。該工序的目的就是將毛球剪切制得一定長度（51mm）的羊毛纖維，并將多種原料在此按設計配比進行初步混合，并在混合過程中噴灑油劑，然后將初步混合的原料打包，待平衡回潮后再上棉臺進行正式生產。

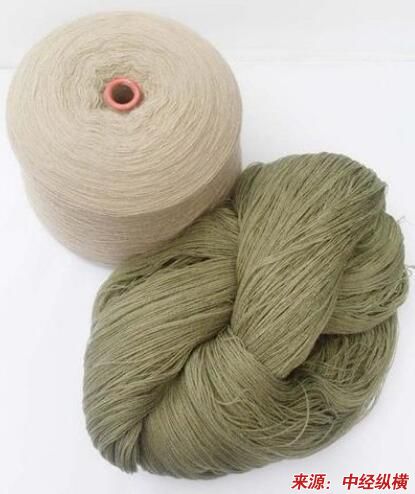

第三節(jié) 膨體紗的應用分類
1、膨體紗： 腈紗纖維熱塑性，在加熱情況下抽伸，則產生較大的伸長，然后冷卻固定便形成高收縮纖維。這種纖維和普通纖維混紡制成短纖紗，經過氣蒸加工后，其中高收縮纖維產生縱向皺縮而聚集于紗芯，普通纖維則形成卷曲或環(huán)圈而鼓起，使紗結構變得膨松，表現(xiàn)體積增大，此即膨體紗。
2、變形紗： 即經過變形加工的長絲紗。在生產過程中應用一些方法使絲纖維產生永久性的卷曲、環(huán)圈和皺曲，因而纖維之間空隙增大，紗體膨松。因此，變形紗具有短纖紗的重要特性-----既保暖又透氣。
3、彈力紗： 彈力紗具有高度的伸長(3---5倍)和復原能力。當它充分伸張時，如同普通的長絲紗一樣；當它充分松弛時，則如同膨體紗一樣。絕大多數(shù)彈力紗是由熱塑性長絲(錦綸)制成，長絲經過假捻和熱定型后產生永久性卷曲，但各根之間沒有糾纏。用它制成的針織內衣具有緊貼感。
免責申明：本文僅為中經縱橫 市場 研究 觀點，不代表其他任何投資依據或執(zhí)行標準等相關行為。如有其他問題，敬請來電垂詢：4008099707。特此說明。
