第一節 產品定義及發展歷程

一、產品定義

箱式變電站又稱戶外成套變電站，也稱為組合式變電站。1989年我國原能源部及以后電力部的箱變標準取名為“高壓/低壓預裝式變電站”，原機械部的標準取名為“組合式變壓器”。

它是一種高壓開關設備、配電變壓器和低壓配電裝置，按一定接線方案排成一體的工廠預制戶內、戶外緊湊式配電設備，即將高壓受電、變壓器降壓、低壓配電等功能有機地組合在一起，安裝在一個防潮、防銹、防塵、防鼠、防火、防盜、隔熱、全封閉、可移動的鋼結構箱體內，機電一體化，全封閉運行，特別適用于城網建設與改造，是繼土建變電站之后崛起的一種嶄新的變電站。

箱式變電站（簡稱箱變）一般由高壓室、變壓器室和低壓室組成。根據產品結構不同及采用元器件的不同，分為歐式箱變和美式箱變兩種典型風格。

二、發展歷程

箱式變電站是發展于20世紀60年代至70年代歐美等西方發達國家推出的一種戶外成套變電所的新型變電設備，由于它具有組合靈活，便于運輸、遷移、安裝方便，施工周期短、運行費用低、無污染、免維護等優點，受到世界各國電力工作者的重視。

中國自20世紀70年代后期，從法國、德國等國引進及仿制的箱式變電站，從結構上采用高、低壓開關柜，變壓器組成方式，這種箱變稱為歐式箱變。大約在20世紀90 年代，美國COOPER公司率先在中國市場打入了美式箱變，并以其獨有的特點在中國市場獲得了迅速的發展。在結構上將負荷開關，環網開關和熔斷器結構簡化放入變壓器油箱浸在油中。避雷器也采用油浸式氧化鋅避雷器。

目前，我國從南到北，從東到西，幾乎到處都可以看到這種美式箱變的身影，而且大都是國內廠家仿造的產品，其質量參差不齊。

第二節 產品特點及應用領域 分析

一、產品特點

1、技術先進安全可靠

箱體部分采用目前國內領先技術及工藝，外殼一般采用鍍鋁鋅鋼板，框架采用標準集裝箱材料及制作工藝，有良好的防腐性能，保證20年不銹蝕，內封板采用鋁合金扣板，夾層采用防火保溫材料，箱體內安裝空調及除濕裝置，設備運行不受自然氣候環境及外界污染影響，可保證在-40℃～+40℃的惡劣環境下正常運行。箱體內一次設備采用全封閉高壓開關柜(如：xgn型)、干式變壓器、干式互感器、真空斷路器，彈簧操作機構、旋轉隔離開關等國內技術領先設備，產品無裸露帶電部分，為全封閉、全絕緣結構，完全能達到零觸電事故，全站可實現無油化運行，安全性高，二次采用微機綜合自動化系統，可實現無人值守。

2、自動化程度高

全站智能化設計，保護系統采用變電站微機綜合自動化裝置，分散安裝，可實現"四遙"，即遙測、遙信、遙控、遙調，每個單元均具有獨立運行功能，繼電保護功能齊全，可對運行參數進行遠方設置，對箱體內濕度、溫度進行控制和遠方煙霧報警，滿足無人值班的要求；根據需要還可實現圖像遠程監控。

3、工廠預制化

設計時，只要設計人員根據變電站的實際要求，作出一次主接線圖和箱外設備的設計，就可以選擇由廠家提供的箱變規格和型號，所有設備在工廠一次安裝、調試合格，真正實現變電站建設工廠化，縮短了設計制造周期；現場安裝僅需箱體定位、箱體間電纜聯絡、出線電纜連接、保護定值校驗、傳動試驗及其它需調試的工作，整個變電站從安裝到投運大約只需5～8天的時間，大大縮短了建設工期。

4、組合方式靈活

箱式變電站由于結構比較緊湊，每個箱均構成一個獨立系統，這就使得組合方式靈活多變，一方面，可以全部采用箱式，也就是說，35kv及10kv設備全部箱內安裝，組成全箱式變電站；也可以僅用10kv開關箱，35kv設備室外安裝，10kv設備及控保系統箱內安裝，對于這種組合方式，特別適用于農網改造中的舊站改造，即原有35kv設備不動，僅安裝一個10kv開關箱即可達到無人值守的要求?？傊?，箱式變電站沒有固定的組合模式，使用單位可根據實際情況自由組合一些模式，以滿足安全運行的需要。

5、投資省見效快

箱式變電站較同規模常規變電所減少投資40%～50%，以35kv單主變4000kva規模變電所計算，土建工程(包括征地費用)箱式變電站要比常規變電所節約100余萬元；若從竣工投產角度 分析 ，保守估計按每站提前4個月投運計算，若平均負荷2000kw，售電利潤0.10元/kw.h，三個月可增加凈利潤60余萬元；從運行角度 分析 ，在箱式變電站中，由于先進設備的選用，特別是無油設備運行，從根本上徹底解決了常規變電所中的設備滲漏問題，變電站可實行狀態檢修，減少維護工作量，每年可節約運行維護費用10萬元左右，整體經濟效益十分可觀。

6、占地面積小

以4000kva單主變規模變電所為例，建設一座常規35kv變電所，大約需占地3000m2左右，而且需要進行大規模的土建工程；而選用箱式變電站，主變箱和開關箱兩箱體占地面積最小可至100m2，包括35kv其他設備總占地面積最大為300m2，僅為同規模變電所占地面積的1/10，可充分利用街心、廣場及工廠角隅即可安裝投產，符合國家節約土地的政策。

7、外形美觀

箱體外殼采用鍍鋁鋅鋼板及集裝箱制造技術，外形設計美觀，在保證供電可靠性前提下，通過選擇箱式變電站的外殼顏色，從而極易與周圍環境協調一致，特別適用于城市建設，如：城市居民住宅小區、車站、港口、機場、公園、綠化帶等人口密集地區，它既可作為固定式變電所，也可作為移動式變電所，具有點綴和美化環境的作用。

二、應用領域 分析

箱式變電站適用于礦山、工廠企業、油氣田和風力發電站，它替代了原有的土建配電房，配電站，成為新型的成套變配電裝置。

1、城市公用配電系統，在住宅小區，繁華街道負荷增加時，需要增加變壓器容量。

2、施工工地的臨時供電，已有建筑物情況下，需要改造或增加用電設備，野外作業和室外作業場所的供電，如油田、采礦、港口碼頭、車站等。

第三節 產業鏈概述

一、在產業鏈中的位置

箱式變電站 行業 的上游 行業 主要為鋼鐵、銅冶煉、化工（絕緣材料）等，下游 行業 為鐵路、電力、煤炭、房地產及其他 行業 。

二、相關 行業 簡述

（一）電網建設

箱式變電站已成為我國城市電網建設和改造的一種重要裝備。電網建設滯后的現狀成為國家增大電網投資的原動力，輸配電設備制造業受益匪淺。

在全球經濟下滑的宏觀背景下，我國將“擴內需、調結構、保增長”作為應對危機的主要對策。電力工業是關乎國計民生的重要公用事業，電網的建設也一直是國家拉動經濟的重要舉措。

但是，在我國的電力建設中長期以來一直受“重發輕輸”政策的嚴重影響，導致輸配電和發電的結構嚴重失衡，二者的投入比例關系大概是 4:6，相反，目前發達國家輸配電和發電資產的投入比例大約為6:4。由于我國城市電網建設投入嚴重不足，導致大多城市電網結構非常薄弱，電網老化現象嚴重。

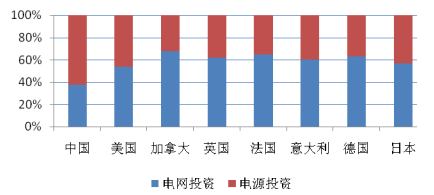

我國電力投資情況與發達國家比較

從投資的角度來看，我國電網建設的投資占比較低，盡管從2003年開始，我國的電網投資有了一定比例的上調，但不足以滿足我國日益擴大的電能需求。國家電網2009年全年對電網建設的投資總額首次突破3000億元，達3058.6億元，同比增長22.5％.

2010年，電網建設的完成目標投資為2274億元， 2010年的電網投資除了投向城農網建設、電網升級改造等傳統領域之外，特高壓輸變電線路的建設力度將穩定提升，而智能電網2010年將進入試點“攻關年”，預計智能電網的投資力度將有較大的提升空間。 對于國內電力設備商來說，電網投資能力的提升無疑是一大利好，將直接帶來訂單增加和市場份額的擴大，其中設備商龍頭受益將更明顯，但由于招標價持續走低，因此如何壓低成本也成為設備商不得不攻克的難題。

（二）鐵路 行業

國家對鐵路建設投資的加大，尤其是對高速鐵路客運專線的重點建設，將極大促進鐵路變配電設備的發展。

鐵路是國民經濟的動脈，我國鐵路無論規模還是質量與國民經濟的發展需求還有很大差距。我國鐵路以占世界鐵路 6%的營業里程完成了世界鐵路 25%的工作量(數據來源：鐵道部信息統計中心)。從規模上講，鐵路路網密度仍處于較低水平，遠落后于發達國家的平均水平；主要運輸通道客貨運輸能力嚴重不足，制約了國民經濟的發展。從質量上看，鐵路的技術裝備水平和管理水平與發達國家有較大的差距。從鐵路電氣化指標上看，我國鐵路的電氣化率還遠未達到國際先進水平。

據鐵道部2008 年調整的《中長期鐵路網 規劃 》 ，“十一五”期間鐵路總投資將達到 2 萬億元，2010 年全國鐵路營業里程將達到 9 萬公里以上，2020 年達到 12 萬公里以上，電氣化率由 50%提高到 60%。2006、2007、2008 年實際固定資產投資合計 8，777億元（資料來源：鐵道部2006-2008 年《鐵道統計公報》），因此 2009、2010 年鐵路投資增速將更大，其中基本建設投資將快速增長，電力設備投資也將隨之增長。

2009年，鐵路完成固定資產投資達7000億元，投資建設創歷史新水平。全年新開工項目數達123項，完成新線鋪軌5461公里、復線鋪軌4063公里；投產新線5557公里，其中客運專線2319公里；投產復線4129公里、電氣化鐵路8448公里。武漢、長沙南等104座新客站投入使用，鐵路現代化樞紐建設取得新成果。

今后 10 至 15 年，鐵路建設年度投資額將遠遠超越前幾年的平均水平，投資總規模之大，前所未有。未來 20 年中國將成為全球鐵路 行業 的最大市場，中國鐵路 行業 將迎來歷史上最快的發展時期。

（三）煤炭 行業

煤炭 行業 高速發展，電力設備需求巨大 。煤礦的電力設備需求體現在新建煤礦和原有煤礦雙電源改造。

煤炭 行業 屬于國家的基礎能源 行業 ，煤炭 行業 的興衰關系到其他各個 行業 的發展， 2009 年頒布的《煤炭工業發展 規劃 》指出，“ 十一五”期間要新增加產能 2 億噸，新開工(新建和改擴建)煤礦規模 4.5 億噸，形成產能 2 億噸。同時，煤炭工業“十一五” 規劃 中明確提出“加強煤礦安全綜合治理”，煤礦安全治理的其中一項重要工作就是煤礦的雙電源改造，即要求所有煤礦采用雙回路供電，確保煤礦供電的可靠性。雙電源改造需要大批的電力設備，其中包含戶外箱式電力設備、戶內開關柜和變壓器等產品。
