第一節 產品生產技術發展現狀
上海多家電機、控制、材料專業的科研單位歷時多年成功研制了盤式空心轉子軸交流伺服電機及驅動器。目前已通過專家組鑒定批量生產。
空心轉子軸交流伺服電機是機電一體化智能電腦襪機和針織機的重要關鍵部件．其學名叫空心轉軸交流同步伺服電機，分為盤式和柱式兩類。該電機應用于近期發展起來的智能化全電腦襪機，特別是在“夢幻”系列襪機、五指圓襪機及高速細針距全電腦絲襪機上作為直接驅動針筒的主電機，也可應用于其他要求精密位置控制場合。此外，在不要求精密位置控制而僅是要求速度控制的織帶機、褲襪機、帽子機等小口徑圓機上也有較大潛力。
行業 資深專家認為：該產品的研制成功為國產針織機機電一體化老機型改選和發展創新新型織機提供了有力的支持。
第二節 產品生產工藝特點或流程

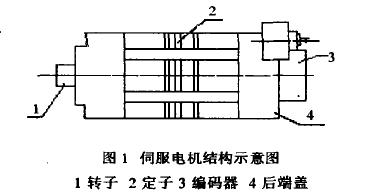

伺服電機的結構圖
1、轉子
轉子是由轉子鐵芯、磁鋼、磁鋼墊、包復層、粘結劑和螺釘?shù)冉M成。其加工工藝過程是：轉子鐵芯-磁鋼充磁-磁鋼粘結-涂膠包復-動平衡，從工藝上可看出磁鋼需充磁以后進行粘結，這就給磁鋼粘結帶來很大困難。磁鋼的形狀為1／4軸瓦狀，充磁方向為徑向，材料為釹鐵硼。
2、定子
定子是無外殼的，定子疊片后用螺栓先將定子端環和定子片連接在一起。然后在定子鐵芯上的四個溝槽上進行焊接，將定子端環和定子片焊接在一起成為一體。定子的主要加工工藝有：定子片的沖槽、定子鐵芯的疊片和定子鐵芯的焊接。沖片是利用高速沖槽機完成的。利用沖槽機沖片，可節省沖片的模具加工費用和生產周期，只需設計一個單槽沖模即可，因而沖槽機的應用特別適用于伺服電機的品種多及系列化的研制。沖片后需進行定子疊片，疊片時用疊片夾具，關鍵是保證疊片精度。疊片不齊將直接影響繞組下線和電機的外觀質量。疊片時，利用中心孔和定子槽精確定位，保證了疊片精度。定子鐵芯的焊接質量將直接影響定子鐵芯的強度和定子外觀。因此，要求焊點一定平滑、均勻，在設計工藝時，改裝了一臺定子氬弧焊設備，使定子鐵芯能通過機械傳動達到勻速運動，保證了焊點的平滑和均勻。
第三節 國內外生產技術發展趨勢 分析
永磁交流伺服電機主要技術的發展趨勢是：產品向高性能、小體積方向發展；伺服電機向永磁化和無刷化方向發展；并且向伺服電機和驅動器等組合化方向發展；生產技術向集約化、柔軟化、自動化方向發展；測試技術向高級化自動化發展。國內伺服電機的設計生產技術已趨于完善，目前主要是朝標準化、系列化、規模化方向發展，只有一定規模才能有高可靠性和價格低廉而富有競爭力的產品。
